Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: HYCM
Chứng nhận: CE, ISO, GOST, CU-TR
Số mô hình: Cần cẩu tháp QTZ50(5010)
Tài liệu: Sổ tay sản phẩm PDF
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1
Giá bán: $33400-34000 per set
chi tiết đóng gói: Đóng gói trần trụi, thùng chứa 3 * 40'HQ + 1 * 20'GP.
Thời gian giao hàng: 10 ngày sau khi nhận được tiền đặt cọc hoặc LC gốc
Điều khoản thanh toán: TT, LC
Khả năng cung cấp: 40 bộ mỗi tháng
Điều kiện: |
Mới 100% |
Ứng dụng: |
Tòa nhà và dự án |
Loại: |
Cố định với đầu tháp |
Max. tối đa. load trọng tải: |
4T |
chiều dài cần cẩu: |
50 m |
Mẹo. trọng tải: |
1.0T |
Nguồn cấp: |
380V/50Hz, 220V/60Hz hoặc theo nhu cầu của khách hàng |
Phần cột buồm: |
1,6 * 1,6 * 2,5 m |
Hợp âm chính: |
135*10 mm (ống vuông) |
Điều kiện: |
Mới 100% |
Ứng dụng: |
Tòa nhà và dự án |
Loại: |
Cố định với đầu tháp |
Max. tối đa. load trọng tải: |
4T |
chiều dài cần cẩu: |
50 m |
Mẹo. trọng tải: |
1.0T |
Nguồn cấp: |
380V/50Hz, 220V/60Hz hoặc theo nhu cầu của khách hàng |
Phần cột buồm: |
1,6 * 1,6 * 2,5 m |
Hợp âm chính: |
135*10 mm (ống vuông) |

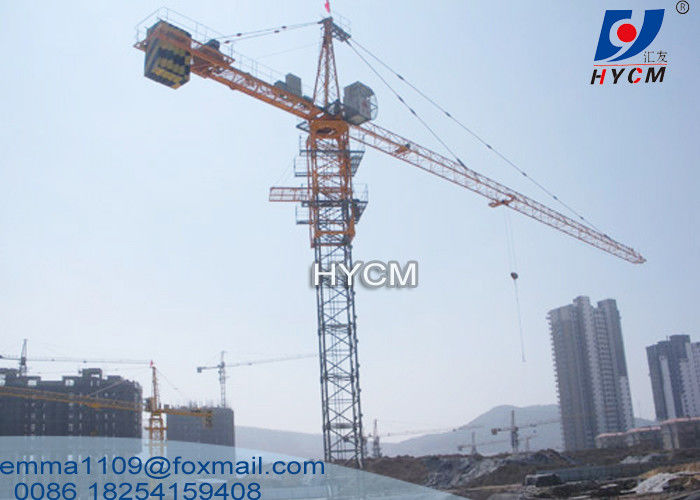

Cat Head Top Kit Đường dây điện Tháp Cẩu qtz50 Thiết bị an toàn thang máy xây dựng
Chúng tôi đánh giá cao khách hàng của chúng tôi; Chúng tôi đánh giá cao khách hàng của chúng tôi
HYCM-TOWER CRAINE Tập trung vào các sản phẩm cao cấp (các cẩu tháp) và dịch vụ hoàn hảo
Các thông số hiệu suất
a. Chiều dài cao nhất: 50m
b. Khả năng nâng tối đa: 4t
c. Khả năng nâng tối đa ở đầu giàn: 1,0t
d. Khoảnh khắc nâng tối đa: 500 t.m.
e. Chiều cao đứng tự do tối đa: 30m
cao làm việc tối đa của cần cẩu neo: 120m
g. Các loại cần cẩu tháp: cố định với loại leo bên ngoài / loại leo bên trong và loại di động
Thông số kỹ thuật
| Mô hình | QTZ50 (5010) Cẩu tháp | |
| Loại | Topkit / Cat Head | |
| Phân tích hoạt động (m) | 50 | |
| Khả năng tải tối đa (T) | 4 | |
| Trọng lượng đầu (T) | 1.0 | |
| Chiều cao đứng tự do (m) | 29 | |
| Tối đa. Chiều cao với chỗ neo (m) | 120 | |
| Kích thước phần cột (m) | 1.6×1.6×2.5, Quảng trường 135 × 10mm | |
Cơ chế nâng | Tốc độ (m/min) | (a=2) 64.15/32.57/7.0 |
| Sức mạnh động cơ (kw) | Sự thật về Đức Giê-hô-va, 15/4 | |
Cơ chế xoay | Tốc độ (r/min) | 0.70/0.35 |
| Sức mạnh động cơ (kw) | 3.7 | |
Cơ chế xe tải | Tốc độ (m/min) | 38.6/25.2 |
| Sức mạnh động cơ (kw) | 2.2/1.5 | |
Hệ thống Jacking-up | Tốc độ (m/min) | 0.4 |
| Sức mạnh động cơ (kw) | 4 | |
| Tổng công suất (kw) | 24.9 | |
| Cung cấp điện | 380V/50Hz hoặc theo nhu cầu của khách hàng | |
Một số phần
1. Các cẩu tháp leo núi bên ngoài được cố định với mặt đất trên một nền bê tông.
2Cơ sở sau đó được gắn vào cột mà cung cấp cho cần cẩu chiều cao của nó.
3Hơn nữa, cột được gắn vào đơn vị xoay cho phép cần cẩu quay.
4Trên đầu của đơn vị quay có ba phần chính là: jib ngang dài, ngắn counter-jib, và đầu tháp.
5Đường ngang dài là phần của cần cẩu mang tải.
6. Đường chống-jib mang một trọng lượng đối kháng, thường là các khối bê tông, trong khi jib treo tải từ và đến trung tâm của cần cẩu.
7Người vận hành cần cẩu hoặc ngồi trong một cabin ở trên cùng của tháp hoặc điều khiển cần cẩu bằng điều khiển từ xa vô tuyến từ mặt đất.Trong trường hợp đầu tiên cabin của nhà điều hành thường được đặt ở phía trên của tháp gắn với bàn xoay, nhưng có thể được gắn trên jib, hoặc một phần xuống tháp.
8. Cây móc nâng được vận hành bởi người vận hành cần cẩu sử dụng động cơ điện để thao túng dây cáp dây thông qua một hệ thống các bó.
9Cây móc nằm trên cánh tay ngang dài để nâng tải trọng cũng chứa động cơ của nó.
